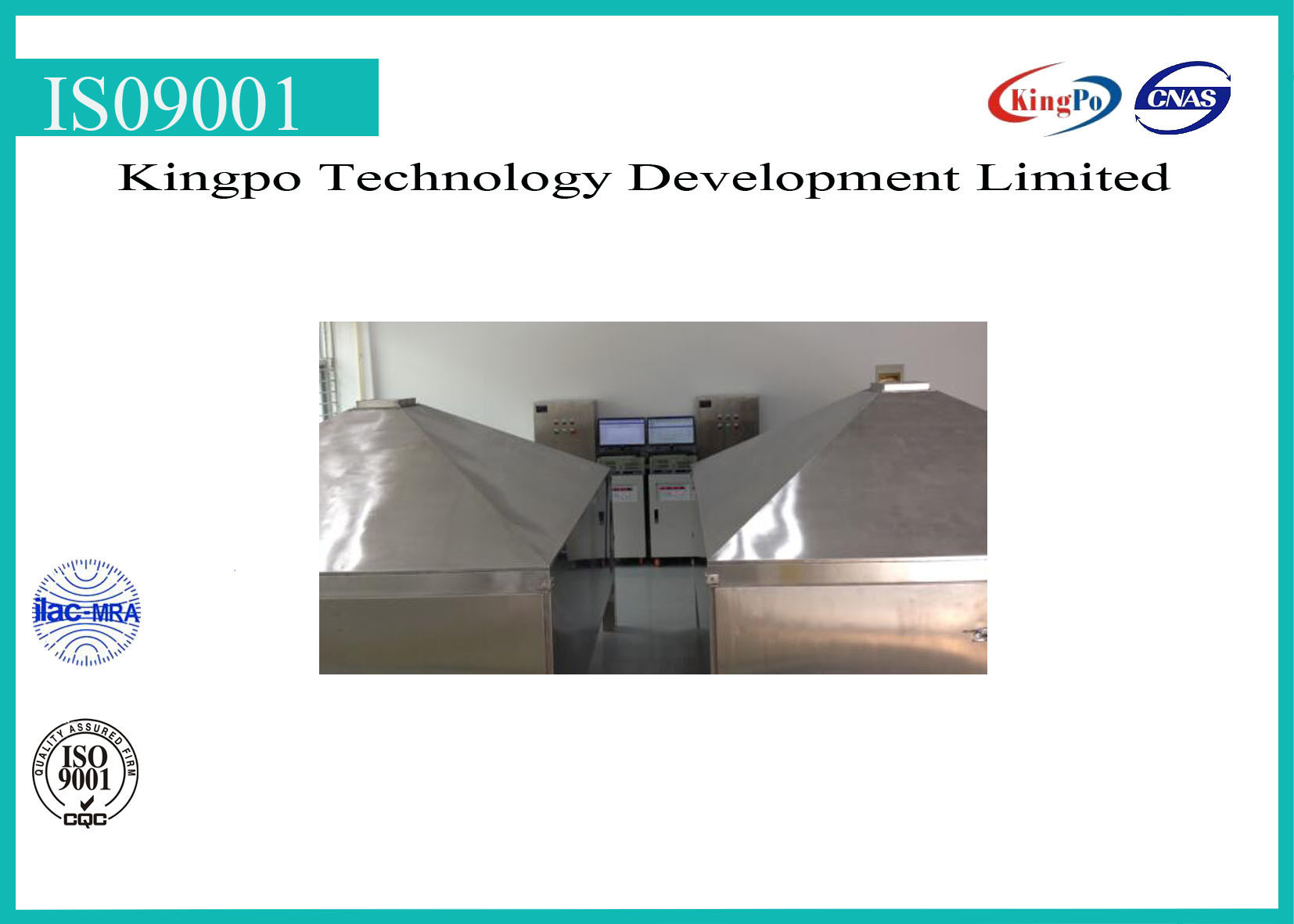

Dispositivo leggero della prova di invecchiamento dell'apparecchiatura di collaudo LED 1000 ore di durata della prova

Descrizione di prodotto

Dispositivo in aumento della prova del dispositivo della prova di temperatura del dispositivo/LED della prova di invecchiamento del LED/di invecchiamento sorgente luminosa

Descrizione tecnica di funzione:

Il dispositivo della prova di invecchiamento del LED include: Camera di trattamento a vapore, gabinetto di controllo della prova di intelligenza, potere programmabile della prova, PC industriale e software della prova, che è di eseguire la prova del commutatore e la prova di vita ad una temperatura uniforme della lampada del LED; può rintracciare la loro situazione di in funzione e a riposo, il tempo di attesa; possono il parametro elettrico delle provette ed i dati di rapporto storico; anche può essere inviato al sistema del ERP ed il PC personale o il APP.

Rappresentazione schematica Fig.1 del sistema di controllo

Caratteristica:

1. La temperatura sta tenendo l'uniforme e la stalla in un piano orizzontale nel forno; la temperatura della prova può raggiungere 55℃ con accuratezza di ±2℃.

2. Ogni forno standard può collaudare 20 lampade verso l'alto ed altre 20 lampade verso il basso a tipo differente allo stesso tempo

3. Ogni unità del circuito della prova è indipendente; possono il parametro elettrico e la loro situazione delle provette di in funzione e a riposo. Tensione di prova: (80 ~ 250 VCA); Verifichi la durata 1000 ore

4. Requisito programmabile di raduno di potere del volatge differente della prova; il nostro requisito esclusivo di raduno del software della prova della prova del commutatore e della prova di vita.

5. Funtion di base di dati è forte. Può registrare i dati di rapporto a tempo differente della prova ed essere inviato al sistema del ERP e PC personale o APP.It è un'implementazione del monitor a distanza

6. Il dispositivo della prova include quanto segue:

a. Controlli la temperatura durante la prova

b. Controlli la tensione durante la prova

c. Schermo per mostrare tensione, temperatura e tempo

d. Il controllo spento automatico dopo la prova è finito

(fatto di acciaio inossidabile) la dimensione esterna 7.Tester può essere fatta secondo il requisito del cliente: 210Cm * 200Cm * 200Cm

8. Può verificare tutti i tipi seguire:

a. Lampadina del LED da 3W a 12W E27

b. Candela del LED da 3W a 6W E14

c. Tubo 120Cm 18W G13 del LED

d. Tubo 60Cm 9W G13 del LED

Descrizione di funzione:

1. Requisito ed e-mappa di temperatura

La sala di collaudo adotta un metodo in un modo del ciclo di riscaldamento l'aria dell'interno e dell'aria di supplemento fuori della stanza di cui la temperatura è nell'ambito del requisito della prova regolare la temperatura dentro la stanza ed eseguire una prova di resistenza sull'apparecchio d'illuminazione ad una temperatura stabile; può familiarizzarsi con lo stato delle lampade (durante la prova, fare una pausa e girare al minimo); per individuare temperatura ambiente su punto multiplo tramite sensore di temperatura in tempo reale; La tecnologia di controllo di PID fa la stalla di temperatura ambiente della prova in un campo di regolazione

2. Base di dati

Comprenda il infomatrion dell'esemplare e la situazione di prova per lotto, quale tempo di ightion, periodi di in funzione e a riposo, numero che sono fuori, storicamente la condizione di prova dei prodotti del tester, monitoraggio in tempo reale della corrente di ogni lampada, tensione e potere.

3. Situazione del campionamento

Per la prova di vita, ci dovrebbero essere almeno 8 volte del campionamento sui prodotti che sono prova del commutatore di testedFor, ogni lampada dovrebbero essere provati durante il periodo di operazione. Visualizza la corrente in tempo reale di ogni lampada, fattore di potenza, tempo di ightion, periodi di in funzione e a riposo, ect

4. Input di informazioni

Productinfo relativo della prova introdotto: modello, potere, no. in lotti, no. di lavoro, combinazione della lampada, ecc

5. Tasto funzione

Quando la prova fa una pausa, la ragione dovrebbe essere visualizzata, inoltre ci sono chiavi come “recuperi” (continui a provare) o “Unshelve” (prova di rivestimento) o “manutenzione dei sistemi”

6. Punte quotidiane

Il blog di lavoro quotidiano che mostra la lampada è disinserito, prova fa una pausa o finisce.

7. Regolazione relativa

Per la prova di vita, intervallo di tempo prestabilito della prova di flusso luminoso e del punto di riferimento di vita, come 100 ore, 1000hours, punto di prova nominale di flusso luminoso di vita di 40%, 6000 ore, vita nominale, ecc. Dovrebbe introdurre almeno 4 intervalli di tempo. Nel frattempo, questi possono essere modificati durante la prova. Per la prova del commutatore, il preregolamento ha richiesto i periodi e la norma DI ACCENSIONE totali della prova.

8. Diagramma della prova:

Progettazione:

Aspetto e dimensione esterni del tester del LED:

Vista esplosa:

①: bordo posteriore

②: tipo piatto della lampada (lampada discendente) del cassetto

③: aspiratore

④: copertura superiore

⑤: bordo laterale

⑥: tipo piatto della lampada (lampada ascendente) del cassetto

⑦: porta della camera

⑧: scaffale della ferrovia di guida

⑨: presa d'aria

⑩: sensore di temperatura

⑪: bordo laterale

⑫: presa d'aria

⑬: bordo inferiore

⑭: tubo del riscaldamento

⑮: scaffale della ferrovia di guida

⑯: termocoppia

⑰: bordo anteriore

⑱: porta della camera

Requisito dei siti dell'installazione:

L'altezza dovrebbe essere più di 2300mm.

Portata indicata come sotto pic:

superiore sinistro: più di 800mm

destra superiore: più di 1300mm

fondo-sinistro: più di 1300mm

fondo-parte di destra: più di 800mm

Attenzione:

1. sostituisca la provetta quando il potere è disinserito.

2. Leggermente spinga e tiri il tipo piatto del cassetto della lampada.

3. Ispezione di routine di Hve sul filtro per la presa d'aria; utilizzi un fucile ad aria compressa per soffiare via la polvere o per trasformarsi un nuovo filtro. (Metodo: usi una carta A4 sotto 80g per bloccare la presa d'aria. Esegua il fan. Se non può essere adsorbito, quindi il filtro dovrebbe essere pulito)
