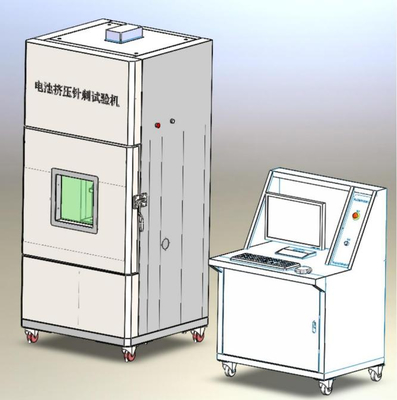

KP-8101C Tester per schiacciamento e penetrazione con ago per batterie, forza 15KN, corsa 300mm

1Principale.TecnicoPArametri

SerialNombrello

Nome del progetto

Specificità

1.01

Nome del prodotto

Tester di frantumazione della batteria e penetrazione dell'ago

1.02

Modello di prodotto

KP-8101C

1.04

Metodo strutturale

Verticale: Struttura della trasmissione del servocilindro elettrico

1.05 Batteria di prova GB31241-2022

Batteria cilindrica; batteria quadrata; batteria a pulsante; batteria soft pack; il diagramma di prova è il seguente:

1.06

Metodo di controllo

Controllo remoto del computer

1.07

Dimensione dello spazio di prova

Dimensioni massime dello spazio di prova di estrusione W300*D300*H300 mm

Altezza del banco di lavoro 770 mm circa

1.08

Casella interna di prova a prova di esplosione

1. Dimensioni della scatola interna: W680*D620*H600mm (a seconda della progettazione)

2. Materiale della scatola interna: acciaio inossidabile SUS304

3. C'è una porta fumante sulla parte superiore della scatola interna: l'apertura è φ102mm.Volume di scarico 300 m3/h

4. Punto posteriore della scatola interna: ventilazione a prova di esplosione con schermo protettivo per impedire che le batterie sfuggano durante la prova.

5. Lato destro della scatola interna: apertura 1 Apertura φ50 mm Portone di prova, conveniente per la misurazione della temperatura e della tensione della batteria.

1.09

Intervallo di forza di estrusione

1️15KN (regolabile)

1.10 Precisione di controllo della forza

1 Una serie di sensori di forza può essere utilizzata contemporaneamente senza essere smontata e sostituita;

1kN Quando si esercita una forza di compressione, la precisione della forza: ≤ ± 0,01kN (stato stazionario)

15kN Quando si esercita una forza di spremitura, la precisione della forza: ≤ ± 0,7kN (stato stazionario)

Sil manometro di prova di tandard è il seguente:

1.11

Sensore di forza

Il sensore di forza di cui sopra può essere utilizzato per il giudizio di piccole forze 0 punti; rilevamento dello spessore, migliorando efficacemente la precisione di rilevamento della deformazione della forza delle piccole batterie

I seguenti sensori ad alta forza sono utilizzati per prove sperimentali ad alta forza, come 13 kN

I sensori di forza superiori e inferiori possono essere utilizzati insieme senza disassemblaggio, il che non influisce sulla prova

1.12

Colpo massimo

0️300 mm

1.13

Accuratezza dello spostamento

± 0,1 mm

1.14

Risoluzione sullo spostamento

0.01 mm

1.15

Velocità di prova

Velocità di prova di estrusione 0.1 mm/s️15 mm/s (regolabile)

Velocità del test di agopuntura 0.1 mm/s️40 mm/s (regolabile)

1.16

Accuratezza della velocità

± 0,1 mm/s

1.17

Risoluzione della velocità

00,01 mm/s

1.18

Intervallo temporale

0~9999S (regolabile)

1.19

Testa di estrusione

(1)Diametro della testa di estrusione piatta:φ 150 mm".

(2)Testa di estrusione cilindrica: φ25 mm di lunghezza 200 mm".

(3)Disegno di prova di espulsione semicilindrica in confezione morbida è il seguente:

1.20

Porta di sgancio della pressione

C' è una porta di sollievo di pressione sul retro della scatola interna W300 mm * H300 mm;Apri automaticamente in caso di esplosione della batteria, a prova di esplosione e di riduzione della pressione

1.21

Catena a prova di esplosione

La porta è dotata di 2 catene a prova di esplosione che impediscono alla porta di esplodere e ferire le persone.

1.22

Funzione degli scarichi di fumo

La parte superiore della casella interna di prova è dotata di un ventilatore a scarico indotto dalla caldaia per i gas di scarico: esso scarica il fumo dalla casella interna di prova, a prova di esplosione e a prova di fuoco.Il tubo di scarico di fumo in acciaio inossidabile si estende dal retro: diametro esterno DN102 mm. Volume di scarico 450 m3/h

1.23

Funzione di illuminazione

L'installazione interna di Windows 2 LED a striscia: illumina l'intera camera di prova, rendendo facile vedere lo stato della prova all'interno della camera.

1.24

Vetro a prova di esplosione

La porta della camera di prova è dotata di una finestra di vetro a prova di esplosione di 300*300 mm che consente di osservare chiaramente le condizioni di prova nella camera di prova

1.25

Progettazione della sicurezza del controllo di accesso

L'accesso alla pompa non può essere avviato se la porta non è chiusa, rendendo l'operazione più sicura e affidabile.

1.26

Progettazione della sicurezza del pannello di controllo

Il pannello di controllo è integrato con una superficie inclinata. I pulsanti sono posizionati all'interno in modo che non possano essere accidentalmente premuti o colpiti da oggetti esterni o dal corpo.

1.27

Progettazione del promemoria di sicurezza per il funzionamento dell'apparecchiatura

L'apparecchiatura è dotata di una luce di allarme a tre colori per ricordare al personale lo stato attuale del funzionamento di prova dell'apparecchiatura, per evitare errori di funzionamento durante il funzionamento.

1.28

Canale di acquisizione della tensione

2 corridoio

1.29

Intervallo di acquisizione della tensione

0️10V

1.30

Accuratezza di acquisizione della tensione

±0,2%FS

1.31

Tasso di acquisizione della tensione

1-50Hz regolabile

1.32

Canale di acquisizione della temperatura

2 corridoio

1.33

Intervallo di raccolta della temperatura

0️800°C

1.34

Accuratezza dell'acquisizione della temperatura

± 1,5°C

1.35

Tasso di acquisizione della temperatura

1-10Hz regolabile

1.36

Configurazione del computer

Ospite Lenovo:

WIN7,CPU:i5,memoria di funzionamento: 16G, disco rigido: 2t

Monitor Lenovo:19 centimetro

Tastiera e mouse: 1 set

1.37

Condizioni di spegnimento di prova

Può essere impostato: forza, spostamento, temperatura, tensione come condizioni di spegnimento

1.38

Risparmio dei datia)n Esportazione

La forza, lo spostamento, la tensione, la temperatura, il tempo, il monitoraggio e il controllo e i dati possono essere salvati ed esportati in formato Excel.

Tutti i parametri possono essere visualizzati sulla stessa interfaccia attraverso l'icona curva dell'interfaccia software, e possono anche essere scattati e salvati in formato PDF.

1.39

Acciaio Aglio

Materiale: SKD11; angolo della punta dell'ago 45 °

Diametro esterno: Ø3 lunghezza 100 mm--5 strisce

Diametro esterno: Ø5 lunghezza 100 mm--5 strisce

1.40

Dimensioni

Macchine per la perforatura con ago di estrusione: W850 X D800 X H1970mm

Capo di controllo del computer: W830 X D750 X H1200mm

1.41

Peso dell'apparecchiatura

Circa 350 kg.

1.45

Fornitore di energia

220 V CA 50 Hz

1.43

Potenza totale

1.5 KW

1.44

Fornire la cintura CNAS Un certificato di misura qualificato rilasciato da un' agenzia di prova esterna con il marchio.

1.45

Fornire un certificato di prestazione per la fornitura di attrezzature di prova di specifiche pertinenti a un'agenzia di prova provinciale o superiore e allegare una copia del contratto.

2. Visualizzazione del prodotto

2.01

Progettazione avanzata

1Struttura di trasmissione a prova di esplosione e a prova di fuoco: il servosilindro, il sensore di forza e i componenti di controllo della struttura di trasmissione sono isolati dalla scatola interna di prova.Se la batteria esplode o si accende al di fuori della scatola interna di prova, non sarà danneggiato da esplosione o incendio, e la sua precisione di trasmissione e controllo non sarà influenzata.

2. sovraccarico: la forza di prova può essere sovraccaricata al 150% F*S Il sensore di forza può essere utilizzato normalmente in ambienti ad alte e basse temperature comprese tra -20°C e +80°C.

3. ventilatore di scarico refrattario: il ventilatore di scarico nel sistema di scarico di fumo utilizza un ventilatore a scarico indotto dalla caldaia, con le seguenti caratteristiche strutturali:Il girante di scarico centrifugo a pressione negativa utilizza un progetto di azionamento isolato dal motoreUn volante di dissipazione del calore in lega di alluminio è montato sul pozzo di isolamento per proteggerlo dalle alte temperature.

4La dimensione complessiva è piccola, non occupa spazio e risparmia i costi dell'acquirente.

5. Bella e user-friendly: L'aspetto complessivo è bello e generoso, e l'installazione della batteria di prova è semplice e conveniente.L'altezza della piattaforma di prova è adatta per le persone a sdraiarsi e operare.

6. Disegno del pannello di controllo sicuro: il pannello di controllo è integrato e inclinato, in modo che i pulsanti non vengano accidentalmente premuti o colpiti da oggetti esterni o dal corpo.

7. Casella di controllo elettrica indipendente: il circuito di controllo è progettato in una casella di distribuzione indipendente sulla destra, separata dalla zona di controllo e dalla zona di prova; ridurre le interferenze,evitare olio e polvere, aprire la porta della scatola elettrica sulla destra, il controllo apparecchi elettrici sono chiari a colpo d'occhio, e l'ispezione è conveniente

8. Controllo remoto del computer: il computer è collegato aextrusion aghi perforazione macchina ospitante tramite un cavo di rete per ottenere il controllo remoto

2.02

Prestazioni di base

1. Semplice funzionamento e controllo: interfaccia uomo-macchina, modifica e controllo al computer; posizionare la batteria tra le piastre di estrusione superiori e inferiori.Premere il pulsante di prova per completare automaticamente il test.

2. La casella interna di prova è progettata con: sollievo di pressione a prova di esplosione di sicurezza; scarico di fumo; illuminazione; e progettazione di controllo di accesso di sicurezza.

3. L'intera attrezzatura è bella e risparmia energia.

2.03

Componenti principali

1. Sistema di controllo + sistema di acquisizione

Controllo informatico + acquisizione dei dati della batteria multicanale

2. Struttura di trasmissione verticale

Servomotore + trasmissione a vite

3. Altre funzioni ausiliarie

Con vetro a prova di esplosione visivo;illuminazione;gas di scarico ;Riduzione della pressione e prova di esplosione;Protezione di soglia;Funzione di protezione di arresto di emergenza.

2.04

Utilizzazioni di base

Questo apparecchio di prova simula scenari in cui le batterie sono sottoposte a compressione da oggetti o perforate da strumenti affilati durante l'uso.Il dispositivo mostra i vari stati delle batterie sottoposte a compressione o penetrazione da ago.

2.05

Condizioni di installazione delle apparecchiature

1- Installazione e posizionamento: l'apparecchiatura può essere scaricata con un carrello elevatore da 3 tonnellate.assicurare che la parte posteriore e entrambi i lati dell'unità siano posizionati almeno a 600 mm dalle pareti. mantenere un'apertura minima di 1500 mm nella parte anteriore per l'accesso operativo, facilitando il carico e la prova della batteria.

2.Collegare il cavo di alimentazione al terminale di terra e al condotto di scarico: diametro interno DN100 mm. Il laboratorio deve essere dotato di un condotto di estrazione di fumo dedicato.720 m3/h.

3La distanza di installazione tra l'armadio di controllo del computer e l'ospite di agopuntura da estrusione è ≥ 5 Se possibile, il computer deve essere posizionato in una sala di controllo indipendente.

4. Capacità di carico a terra ≥ 500 kg/m2.

5Laboratorio: l'intero laboratorio deve essere dotato di un sistema di ventilazione per scaricare il fumo fuoriuscito durante la prova; l'illuminazione deve essere buona per facilitare la visione delle apparecchiature di funzionamento.

6I passaggi del laboratorio dovrebbero essere convenienti per il trasporto delle batterie e dei relativi veicoli di trasporto e il personale può essere evacuato in tempo in caso di emergenza speciale.

7Il laboratorio deve essere dotato di attrezzature adeguate per l'estinguimento degli incendi, per agevolare l'uso di attrezzature per l'estinguimento degli incendi.

3. Prodotto soddisfa gli standard

GB 31241-2022 Requisiti di sicurezza per le batterie agli ioni di litio e le batterie per prodotti elettronici portatili

IEC 62133-1-2017 Safety Requirements for Secondary Batteries or Battery Packs Containing Alkaline or Other Non-acid Electrolytes - Portable Sealed Secondary Batteries and Batteries (Packs) Manufactured from Them for Use in Portable Equipment

UL 1642-2022 Norma di sicurezza per le batterie al litio

UN 38.3 Manuale delle Nazioni Unite di prove e criteri per il trasporto di merci pericolose

4. Struttura del prodottoa)Performance

4.01

Cinesea)n Inglese Host Computer Control Software

1. Il software è installato su un sistema Windows standard Il sistema è facile da imparare e da usare, soddisfa i requisiti di test, e il software può essere liberamente selezionato in cinese e inglese.

Il diagramma di riferimento dell'interfaccia di controllo è il seguente:

2. Registrazione in tempo reale della forza, dello spostamento, della temperatura, dei parametri di tensione, del tempo e può essere visualizzata come una curva su un'interfaccia per computer, rendendo l'osservazione e l'analisi semplici e convenienti.I dati possono essere esportati in foglio EXCEL.

La figura di riferimento dell'interfaccia di acquisizione è la seguente:

3. Equipaggiato con acquisizione di dati multicanale per soddisfare i requisiti di prova, rendendo più conveniente l'analisi delle prestazioni della batteria.

4.02

Struttura della trasmissione

1Struttura di trasmissione servo-elettrica a cilindro verticale.

2. Il servo cilindro elettrico ha un'elevata precisione di trasmissione, è facile da controllare, semplice da mantenere, risparmia energia ed è ecologico.

4.03

Camera di prova a prova di esplosionea)n

Progettazione di porte a prova di esplosione

1- scatola interna a prova di esplosione: scatola interna in acciaio inossidabile a prova di esplosione.

2Portata di rilascio della pressione: all'interno della camera di prova è presente una porta di rilascio della pressione a prova di esplosione di sicurezza: dimensione W300*H300 mm..

Quando la pressione d'urto generata dall'esplosione della batteria del compartimento interno raggiunge 0,104 Mpa) la porta di sollevamento della pressione si apre automaticamente per abilitare la pressione di ventilazione e prevenire le esplosioni, proteggendo così il compartimento interno dall'esplosione.

3.Sistema di scarico di fumo: c'è un portello di scarico di fumo progettato in alto,che scarica gas fumogeni ad alta temperatura verso l'esterno attraverso il soffiatore eolico della caldaia resistente alle alte temperature e la condotta.

4. Sistema di illuminazione: L'esterno della camera di prova è dotato di LED ad alta luminosità. Le luci illuminano l'intera camera di prova, facilitando l'osservazione e il monitoraggio.

5- finestra di osservazione: sulla porta è posta una finestra di vetro trasparente a prova di esplosione di 300 mm, che consente di osservare le condizioni di prova nella camera di prova.

6. Sistema di controllo dell'accesso: è installato un interruttore di controllo dell'accesso sulla porta.

7. catena a prova di esplosione: ci sono due su ciascun lato della porta 2 una catena a prova di esplosione. quando la forza di esplosione della batteria supera il campo di forza della porta,la porta può essere spalancata dall' onda d'urto dell'esplosioneLa catena tira la porta e la apre ad un angolo ridotto per rilasciare la forza dell'esplosione, svolgendo un ruolo di protezione della sicurezza.

4.04

Accessibilità

(1) Funzione di protezione dell'arresto di emergenza:

Il pannello di controllo del dispositivo è dotato di un interruttore di arresto di emergenza.si può premere questo interruttore e il PLC Il controller smette di uscita e tutte le azioni di prova.

(2) Sistema di allarme acustico e luminoso a tre colori:

L'apparecchiatura è dotata di una luce di allarme a tre colori per ricordare al personale lo stato attuale del funzionamento di prova dell'apparecchiatura, per evitare errori di funzionamento durante il funzionamento.

(3) Funzioni mobili e fisse delle apparecchiature

La parte inferiore del dispositivo è dotata di 4 ruote mobili universali e 4 piedi di livellamento: conveniente per spostare e posizionare l' attrezzatura.

5. Configurazione standard

Nome della configurazione

Quantità

Nome della configurazione

Quantità

Ospite

1

Istruzioni di funzionamento

1

Controllo del computer

1

Relazione di ispezione di fabbrica

1

6. Elenco degli accessori delle attrezzature

Nome dell' accessorio

Marchio

Nome dell' accessorio

Marchio

Servomotore

Nissin o marchi simili

Sensore di forza

Dayang

cilindro elettrico

Kingpo

Relaio intermedio

Schneider

Pellettini

NSK

Contattore

Chint

Ventilatore a scarico indotto dalla caldaia

Chengyi

Computer host

Lenovo

Acciaio Aglio

Kingpo

Cambiamento di alimentazione

- Bene, in senso positivo.
