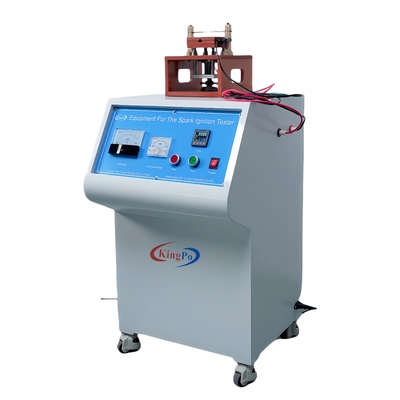

IEC 60335-2-17 Apparecchio per la prova di accensione a scintilla per coperte per prove professionali

Apparato di prova di accensione a scintilla IEC 60335-2-17 | Conforme alla Certificazione Standard

Panoramica del prodotto: Test di ritardanza alla fiamma professionale per coperte elettriche
Questo apparato di prova di accensione a scintilla è rigorosamente conforme a i requisiti della Clausola 30.101 della IEC 60335-2-17 (Figure 113 e 113a), che funge da apparecchiatura principale per rilevare l'infiammabilità di apparecchi di riscaldamento flessibili (ad es. coperte elettriche, termofori). Verifica specificamente se le parti in tensione comportano rischi di incendio a causa di archi o surriscaldamento.

Principio di prova affidabile:
I campioni vengono posti in un ambiente costante 65°C ±2°C camera di riscaldamento. Viene applicata una tensione di uscita nominale di 10 kV (onda sinusoidale), con la distanza tra i campioni e due Φ3mm elettrodi di rame controllata con precisione a 6mm ±0.1mm. Lo strumento registra automaticamente il tempo impiegato dalle fiamme per raggiungere il bordo interno del modello:

• Se l'accensione avviene ≤3 secondi, il risultato non è valido.
• Se non si verifica l'accensione, il tempo registrato è 120 secondi.
  Questo metodo valuta accuratamente la sicurezza antifiamma del prodotto.

Parametri tecnici principali

1. Componenti del sistema:
   • Scatola di controllo: Integra alimentazione ad alta tensione da 10 kV, temporizzazione del test e registrazione dei dati.
   • Staffa di prova: Prodotta rigorosamente secondo IEC 60335-2-17 Fig 113 e 113a.
   • Camera di riscaldamento (opzionale): Fornisce un ambiente a temperatura costante.
2. Dettagli della staffa di prova (Conforme alla Fig 113 e 113a):
   • Materiali: Acciaio inossidabile + materiale isolante + ottone.
   • Piattaforma regolabile: 100×100mm, corsa 0–100mm (materiale isolante).
   • Modello inferiore: Legno duro di dimensioni standard.
   • Elettrodo fisso: φ3mm, punta conica a 45° (ottone).
   • Modello superiore: Legno duro di dimensioni standard o lega di alluminio.
   • Terminali: Rame.
   • Elettrodo mobile: φ3mm cilindro, punta piatta (ottone).
   • Controllo della spaziatura degli elettrodi: 6mm ±0.1mm (parametro principale).
   • Base: Materiale isolante.
3. Funzioni della scatola di controllo:
   • Uscita ad alta tensione: 0–15kV (tensione), 0–2mA (corrente); caduta di tensione <100V a 1mA di corrente di cortocircuito.
   • Durata del test: 0–9999 secondi preimpostato (controllo preciso).
   • Registrazione del tempo di accensione: 0–9999 secondi timer ad alta precisione (cattura risultati critici).
4. Camera di riscaldamento ventilata naturalmente (opzionale):
   • Intervallo di temperatura: 0–200°C preimpostato, fluttuazione ±1°C (stabile).
   • Durata del riscaldamento: 0–99 ore 59 minuti 59 secondi preimpostato.
   • Dimensioni interne: 450mm (L) × 450mm (W) × 500mm (H) (compatibile con la maggior parte dei campioni).

Domande frequenti (FAQ)

1. D: A cosa serve questo dispositivo?
   R: Verifica se apparecchi di riscaldamento flessibili (ad es. coperte elettriche, termofori) si accendono sotto scintille elettriche ad alte temperature, valutando la sicurezza antifiamma secondo IEC 60335-2-17.

2. D: Quali sono i passaggi e i criteri del test?
   R: I campioni sono esposti a 65°C ±2°C mentre viene applicata una tensione sinusoidale di 10 kV . La distanza elettrodo-campione deve essere 6mm ±0.1mm. Registrare il tempo impiegato dalle fiamme per raggiungere il bordo interno del modello:

   • ≤3 secondi: Risultato non valido (accensione rapida).
   • Nessuna accensione: Registrare come 120 secondi.
   • >3 secondi e ≤120 secondi: Tempo registrato valido.

3. D: Quali sono i parametri tecnici chiave?
   R: Le specifiche critiche includono:

   • Tensione: 0–15kV, corrente: 0–2mA (caduta <100V a 1mA).
   • Spaziatura elettrodi: 6mm ±0.1mm.
   • Intervallo di temporizzazione: 0–9999 secondi.
   • Temperatura (con camera): 65°C ±2°C (o 0–200°C ±1°C).
   • Dimensioni della camera: 450×450×500mm.

4. D: La camera di riscaldamento è obbligatoria?
   R: Sì. La clausola 30.101 della IEC 60335-2-17 richiede test a 65°C ±2°C . La camera garantisce questa condizione critica.

5. D: La scatola di controllo e la staffa possono funzionare indipendentemente?
   R: Formano il sistema principale per l'applicazione della tensione e la temporizzazione. Tuttavia, l'integrazione della camera di riscaldamento è essenziale per i test conformi alla IEC a 65°C.

6. D: Cosa definisce il design della staffa di prova?
   R: Segue rigorosamente Fig 113 e 113a per la geometria degli elettrodi, il meccanismo di spaziatura e l'isolamento . I materiali (acciaio inossidabile, ottone, isolamento) garantiscono la durata.

7. D: Come vengono registrati i dati?
   R: La scatola di controllo:

   • Preimposta la durata del test (0–9999 secondi).
   • Registra automaticamente il tempo di accensione al bordo del modello.

8. D: Chi utilizza questo dispositivo?
   R: Gli utenti principali includono:

   • Produttori di elettrodomestici (coperte/termofori elettrici).
   • Laboratori di terze parti (test di conformità IEC/EN 60335).
   • Dipartimenti di ricerca e sviluppo (miglioramento della sicurezza) .
