Apparecchiature di prova medica per la prova delle prestazioni elettriche degli elettrodi ECG con punti di prova multipli e risultati precisi
Dettagli:
| Luogo di origine: | CINESE |
| Marca: | KINGPO |
| Certificazione: | ISO9001 ISO17025 |
| Numero di modello: | DJY-4 |
| Documento: | ECG electrode electrical pe...er.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | 8000 |
| Imballaggi particolari: | 500*500*500 mm |
| Tempi di consegna: | 15 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100 |
|
Informazioni dettagliate |
|||
| Evidenziare: | Equipaggiamento di prova medica,Apparecchiature di prova medica con elettrodo ECG,Risultati precisi Attrezzature per esami medici |
||
|---|---|---|---|
Descrizione di prodotto

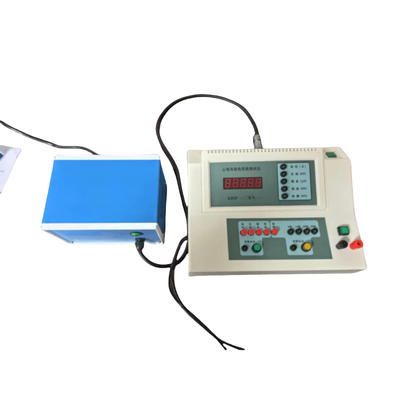

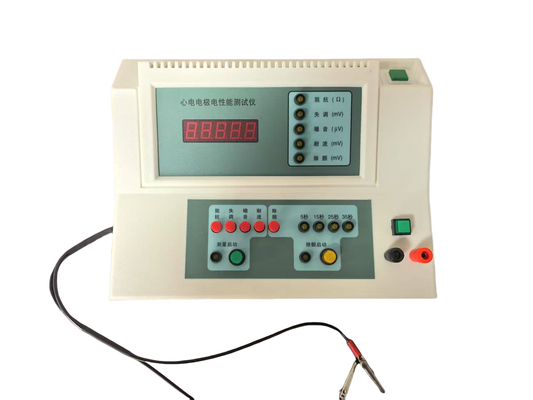

Tester di prestazioni elettriche dell'elettrodo ECG
Questa apparecchiatura è un'apparecchiatura specializzata per la prova integrata delle prestazioni degli elettrodi, progettata secondo il metodo di prova degli elettrodi ECG usa e getta ANSI/AAMI EC12:2000(R2005)
| Oggetti di prova | Condizioni di incentivazione | campo di applicazione | Accuratezza | Tempo di prova |
| Impedenza |
Corretto sinusoidale alternato 100 μAp_p - 5% 10 Hz±10% |
0-20KΩ | Minore o uguale a 1KΩ 2%±10Ω>1KΩ 3% | > 60 anni |
| Disordini | Impedenza di ingresso di corrente continua superiore o uguale a 10μΩ | ± 1200 mV |
di tensione inferiore o uguale a 100 mV 1%±1 mV > 100 mV 2% |
Anni '60 '90 |
| Noise |
RC Bandpass 0.15-100Hz |
0-2000μV ((PP) |
di potenza superiore o uguale a 150 μV ± 7,5 μV > 150 μV 5% |
60-360 anni |
| Resistenza al flusso |
Corrente continua 200nA±5% |
± 1200 mV | Altri dispositivi per la trasmissione di energia elettrica | Più di 8 ore |
| Defibrillazione |
Condensatore 10μF±5% Potenza 200V±2% |
± 1200 mV |
di tensione inferiore o uguale a 100 mV 1%±1 mV > 100 mV 2% |
5, 15, 25, 35 |
Dimensioni complessive: 27,5cmx22cmx10cm.
Peso totale della macchina: 2,5 kg.
Fuse: F2A 250V.
Condizioni ambientali
a) Tensione dell'alimentazione: 220 V AC ± 10%, 50 Hz ± 1 Hz, con buona messa a terra.
b) Temperatura ambiente: 23°C±5°C.
c) Umidità relativa: 40%±10%.
d) Pressione atmosferica: 70,0-106,0 Kpa.
Configurazione standard: 1 unità principale, 1 alimentatore esterno, 1 manuale d'uso, 1 cavo di messa a terra, 1 coppia di connessioni da 200nA, 15 fili in serie a coppia di elettrodi, 1 custodia portatile
Standard:
YY/T 0196-2005 Elettrodi ECG monouso
ANSI/AAMI EC12:2000 ((R2005)
Applicazione:
Utilizzato per testare le proprietà elettriche di elettrodi ECG, adatti per elettrodi ECG usa e getta, including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "Elettrodi ECG usa e getta" stabilisce i requisiti per l'ispezione dei lotti e l'ispezione periodica, vale a dire:il raggruppamento delle coppie di elettrodi e la sequenza di prova di ciascun elemento;I requisiti per i suddetti elementi di prova sono i seguenti:
| Oggetti di prova | Impedenza | Disordini | Noise | Resistenza al flusso | Defibrillazione |
| Requisiti di norme industriali | < 3KΩ | < 100 mV | < 150 μV | < 100 mV | < 100 mV |
Impedanza CA (in breve "Impedenza")
Indicatore di misurazione completo che rappresenta l'impedenza e la reattanza capacitiva di una coppia di elettrodi.
Durante la prova, lo strumento applica alla coppia di elettrodi, attraverso due cavi di prova, una corrente sinusoidale AC di 10 Hz con un valore di picco a picco non superiore a 100 μA.l'impedenza CA della coppia di elettrodi non deve superare 3KΩ.
Tensione di compensazione CC (offset per abbreviare)
La tensione sviluppata tra due elettrodi ECG usa e getta a causa della differenza nei loro potenziali a mezza cellula.
Dopo la formazione della coppia di elettrodi, dopo un periodo di stabilizzazione di 1 minuto, la tensione di offset della coppia di elettrodi in corrente continua misurata attraverso il cavo di prova dell'elettrodo non deve superare i 100 mV.
Rumore interno (abbreviato rumore)
Il segnale di tensione all'interno di una certa banda di frequenza è rappresentato dalla variazione della tensione di spostamento della coppia di elettrodi.
Dopo aver formato la coppia di elettrodi, dopo un periodo di stabilizzazione di 1 minuto, nei successivi 5 minuti,il valore tra picco e picco del rumore interno generato dalla coppia di elettrodi nella banda di frequenza di 0.15-100 Hz (risposta di frequenza di primo ordine) misurata dal cavo di prova dell'elettrodo non deve essere superiore a 150μV.
Tolleranza di corrente di bias (abbreviata come "tolleranza di corrente")
La capacità di una coppia di elettrodi di mantenere una tensione di compensazione continua stabile sotto l'azione a lungo termine di una determinata corrente continua di piccole dimensioni.
La coppia di elettrodi è collegata al terminale 200nA dello strumento, e quindi una corrente continua di 200nA viene applicata continuamente alla coppia di elettrodi per più di 8 ore.la variazione di tensione attraverso la coppia di elettrodi misurata dal cavo di prova dell'elettrodo non deve essere superiore a 100 mV.
Performance di recupero simulato da defibrillazione (abbreviato come "Defib")
Capacità della coppia di elettrodi di ripristinare il rilevamento dell'ECG dopo essere stata stimolata dalla corrente di defibrillazione.
Durante la prova, il condensatore 10μF dello strumento viene caricato a DC200V e la coppia di elettrodi e la resistenza da 100Ω dello strumento vengono scaricate in serie attraverso il cavo di prova dell'elettrodo.Il valore di tensione sulla coppia di elettrodi non deve essere superiore a 100mV nel 5 ° secondo dopo che il condensatore inizia a scaricare■ nei successivi 30 secondi, la velocità media di variazione della tensione ogni 10 secondi non deve essere superiore a ± 1 mV/s.l'impedenza AC a 10 Hz della coppia di elettrodi non deve essere superiore a 3KΩ.
