MOQ: | 1 |
prezzo: | 80000 |
Imballaggio standard: | 500*600*300 |
Metodo di pagamento: | T/T |

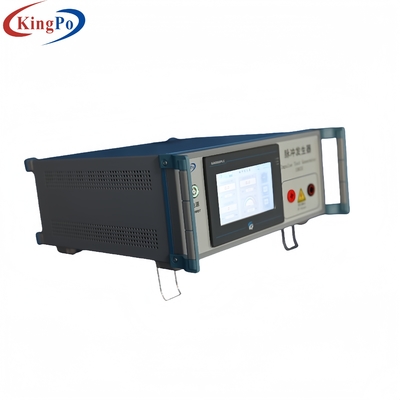

Circuito 2 del generatore di prova di impulsi della tabella D.1.
1950S generatore di impulsi, è uno strumento di prova per la generazione di segnale di impulso e segnale HVDC. Questo strumento è progettato e fabbricato secondo l'appendice N.1 della norma GB4943.1-2011 (IEC60950-1:2005,MOD) (IEC62368-1-2018), simula le interferenze del fulmine nella rete di comunicazione e la tensione transitoria nel sistema di distribuzione per tutti i tipi di apparecchiature informatiche.Appartiene allo strumento e alle attrezzature di prova della sicurezza elettricaIl generatore di impulsi 1950 S è controllato dal controller programmabile PLC Panasonic (FP-X C14R).
Tutti i parametri e Lo stato di funzionamento dello strumento viene visualizzato e impostato sullo schermo touch colorato da 7 pollici (TK6070iH), e viene fornita l'interfaccia del menu tra cinese e inglese.
Lo strumento è inoltre munito di protezione da sovratensione per garantire la sicurezza e l'affidabilità dello strumento,e può essere ampiamente utilizzato nei laboratori di prova della sicurezza elettrica e nelle imprese di produzione elettronica ed elettrica.
Parametro:
1. Forma d'onda dell'impulso di prova: 10/700uS
L'errore di forma d'onda è di ±20%
La tensione di impulso di uscita è 0 ~ 4kV, che può essere regolato continuamente
L'accuratezza del display digitale di tensione è ± 5% ± 3 parole
2. Forma d' onda dell' impulso di prova: 1.2/ 50uS
L'errore di forma d'onda è di ±20%
La tensione di impulso di uscita è di 0 ~ 6kV, che può essere regolato continuamente
L'accuratezza del display digitale di tensione è ± 5% ± 3 parole
3Impostazione del tempo di carica e scarica: 1 secondo ~ 999 secondi
4. La sua precisione è ± 1%
5. Tempo di carica e scarica impostato: 0 ~ 999 volte
6La sua precisione è di ± 1.
7. Polarità della tensione di uscita: commutazione alternata positiva e negativa
8Il rapporto di tensione parziale dell'uscita di monitoraggio è 1 ≤ 1000
9- la protezione da sovraccarico e la protezione da sovratensione possono essere continuamente impostati valori di protezione
(impostazioni di regolazione in macchina)
10Display e modalità di funzionamento: touch screen a colori da 7 pollici (TK6070iH)
operazione;
11Potenza del trasformatore ad alta tensione: 400VA
Tipo di circuito | Impulso di prova | C1 | C2 | R1 | R2 | R3 |
1 | 10/700us | 20 uF | 0.2uF | 50Ω | 15Ω | 25Ω |
2 | 1.2/50 us | 1 uF | 30nF | 76Ω | 13Ω | 25Ω |
osservazioni |
Se è possibile ottenere gli stessi risultati, è possibile utilizzare un generatore di prova alternativo. Nota: il circuito 1 e il circuito 2 si basano sulla raccomandazione ITU-T K.44 |
Nota:
(1)Il circuito della figura precedente è utilizzato per generare tensione di impulso e i valori dei componenti utilizzati sono indicati di seguito.10/ 700 μs (10 μs è il tempo apparente del fronte d'onda), 700 μs è il tempo di semipicco apparente, la sua forma d'onda è mostrata nella figura 9, T1 è il tempo di fronte d'onda apparente,T è il tempo di mezza punta apparente) il circuito di prova dell'impulso è utilizzato per simulare le interferenze del fulmine nella rete di comunicazione.
(2) Il circuito di prova dell'impulso di 1,2 / 50 μs è utilizzato per simulare la tensione transitoria nel sistema di distribuzione.1.2 μs sono considerati il tempo di fronte all'onda, 50 μs il tempo di semipicco apparente.
(3) La forma d'onda dell'impulso si riferisce alla forma d'onda in condizioni di circuito aperto, e la forma d'onda è diversa in diverse condizioni di carico.Devi esserlo.
molto attento quando usi questi generatori.
