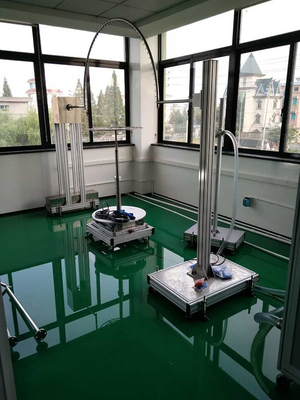

Attrezzatura di prova impermeabile di Jet Test .IEC60529 dell'acqua dell'attrezzatura di prova del IP IPX1-8 di IEC 60529 IEC60529, prova di protezione dell'ingresso
Dettagli:
Luogo di origine: | La Cina |
Marca: | Kingpo |
Certificazione: | Calibration Certificate |
Numero di modello: | KP-20653 |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | To be quoted |
Imballaggi particolari: | pacchetto del cartone di sicurezza o contenitore di compensato |
Tempi di consegna: | 30 giorni lavorativi |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 10 insiemi al mese |
Informazioni dettagliate |
|||
Alimentazione elettrica: | Monofase AC380V, 50Hz | Dimensione del serbatoio di acqua: | 650×600×1450mm (L*W*H) |
---|---|---|---|
Area del gocciolamento: | 1000×600mm (L*W*H), personalizzabile | Altezza del gocciolamento: | 200mm~2850mm regolabili |
Evidenziare: | Attrezzatura di prova del IP IPX1-8 di IEC 60529,IEC60529 acqua Jet Testing Machine,Attrezzatura di prova impermeabile IEC60529 |
Descrizione di prodotto
Attrezzatura di prova impermeabile di Jet Test .IEC60529 dell'acqua dell'attrezzatura di prova del IP IPX1-8 di IEC 60529 IEC60529, prova Equipment.pdf del IP IPX1-8 di IEC 60529 della prova di protezione dell'ingresso
IEC 60529 IPX1/IPX2
Specificazione
1. Area del bordo del gocciolamento: 1000 X1000mm
2. Dimensione esterna: 1100 x 1200 x 2500 millimetri (L*D*H)
3. Diametro della piattaforma girevole: Base perforata normale di Φ 800mm con più perforazioni senza frontiere
4. Diametro di perforazione per la base della piattaforma girevole: 0.8cm, fornito di vite britannica M8
5. Passo del foro per la base della piattaforma girevole: 5cm
6. Apertura di goccia: 0.4mm
7. Passo-fila (millimetro): 20 millimetri X 20 millimetri
8. Tasso di consegna: Manuale (IPX1: 1±0.5mm/min, IPX2: 3±0.5mm/min)
Consegna variabile preferita dell'acqua da 0.5mm/min a 10mm/min)
9. Metro di scorrimento dell'acqua richiesto per indicare piovosità
10. Altezza regolabile del bordo del gocciolamento: 500~1800mm
11. Prodotto nell'ambito della prova (massima): 50kg, diametro 800mm
12. Velocità della piattaforma girevole: 1 giri/min. (con velocità regolabile)
13. Altezza della piattaforma girevole: 600mm (regolabile)
14. Angolo della piattaforma girevole: 15°
16. Tempo della prova: 0~9999min
17. Il foro del gocciolamento ha un piatto protettivo per impedire la lesione accidentale all'operatore. Per esempio, l'installazione del campione può danneggiare casualmente la testa dell'operatore, secondo le indicazioni dell'immagine qui sotto
.
IEC 60529 IPX1/IPX2
Specificazione
Tubi d'oscillazione 1: R1600, R1400, R1200, R1000, R800, R600, R400 e R200 (millimetro)
2 oscilla l'angolo: 120º (IPX3), 350º (IPX4) o definito dall'utente (angolo regolabile)
Diametro interno 3 del tubo d'oscillazione (millimetro): 15
Un passo di 4 fori: 50 millimetri
Diametro 5 della soffiatura: 0,4 millimetri
Un tasso di 6 scorrimenti dell'acqua per foro: (Regolabile) 0,07 l/min
Piattaforma girevole 7 con velocità regolabile: Φ800 millimetro
8 altezze della piattaforma girevole: 1000-1950 millimetri (preferiti)
Pressione di acqua 9: Esposizione
Prodotto 10 nell'ambito della prova (massima): 50 chilogrammi
Materiale 11 del tubo: Inossidabile SUS304 (preferito)
Durata 12 della prova: 0~9999min
13. Il foro del gocciolamento ha un piatto protettivo per impedire la lesione accidentale all'operatore.
Ugello spruzzatore IPX3 e IPX4
Specificazione
1 diametro dell'ugello: 102mm
Un diametro di 2 sfere: 75.5mm
Foro 3 no: 121pcs
Diametro del foro 4: 0.5mm
Un materiale di 5 ugelli: Ottone
Uno scarico di 6 acque: 10L/min±5%, regolabile
Gamma del manometro 7: 0~0.4Mpa
8. 121 foro di 0.5mm; 1 foro al centro, i circoli ristretti 1 di 12 fori a 30°pitch, 4 cerchi esterni di 24 fori a 15°pitch
Falda 9 staccabile
Ugello IPX5 e IPX6
Specificazione
1 sistema di controllo: Lo SpA ha controllato
Diametro dell'ugello 3 IPX5: 6,3 millimetri
Diametro dell'ugello 4 IPX6: 12,5 millimetri
Scorrimento dell'acqua 5 IPX5: 12.5±0.62 l/min
Scorrimento dell'acqua 6 IPX6: 100±5 l/min
Pressione di acqua 7: adeguamento
Un controllo di 8 scorrimenti dell'acqua regolabile, misurato con il misuratore di portata digitale
Un tipo fisso di 9 ugelli a getto: tenuto in mano
10. La parte concentrare del flusso principale dall'ugello: diametro di 2.5m di un giro da circa 120 millimetri;
tubo 11.Provide e fascette stringitube.
Adduzione di acqua IPX7 e IPX1-8 di IEC 60529
Specificazione
1.Volume: 100L
pompa di flusso 2.Big: 0-7cbm/h
pompa di flusso 3.Small: 0-3cbm/h
controllo 4.Flow: misuratore di portata digitale
Controllo di flusso 5.IPX6: manuale
rifornimento 6.Water: 4 modi, tubo di acciaio inossidabile
7.Filter: filtro ceramico
rifornimento 8.Power: 220VAC 50Hz
controllo 9.Pressure: calibro elettronico (ugello spruzzatore IPX4)
10. Sistema di controllo: Lo SpA ha controllato
11. Metodo di sollevamento del campione IPX7: ascensore elettrico; peso massimo del campione: 150KG
IEC 60529 IPX8
Parametri tecnici:
1. Contenitore pressurizzato: carro armato di acciaio inossidabile, diametro 600mm, altezza 1000mm;
2, gamma di adeguamento di pressione: 0,01 ~ 1.0Mpa (una profondità simulata di 1-100 metri);
3, sistema pressurizzato: pressione della pompa + dell'invertitore di acciaio inossidabile;
4, accuratezza 0,25, campo di misura 1.6Mpa del manometro;
5, tempo della prova: 0-9999S;
6, la pressione di limite massimo: 1. Mpa 2;
7, protezione di pressione: valvola di sicurezza;
8, potere: AC380V, 50HZ, 3KW;
9. Nota: Ci sono varie specifiche per la dimensione ed il campo di pressione del contenitore a pressione, che possono essere personalizzati.
Codici standard del IP
- IPX1: Protettivo dall'equivalente di caduta dell'acqua a piovosità di 3-5mm al minuto per una durata di 10 minuti.
- IPX2: Protettivo dall'acqua di caduta una volta inclinati fino a 15 gradi – stessi come IPX1 ma unità è provato in 4 posizioni fisse – hanno inclinato 15 gradi in ogni direzione dal normale posizione di lavoro.
- IPX3: Protettivo dalla spruzzatura acqua-acqua spruzzando fino a 60 gradi dal verticale a 10 litri/min ad una pressione di 80-100kN/m2 per 5 min.
- IPX4: Protettivo dalla spruzzatura acqua stessi come IPX3 ma acqua è spruzzato a tutti gli angoli.
- IPX5: Protettivo dai getti di acqua – acqua sporgente a tutti gli angoli con una portata dell'ugello di 6.3mm di 12,5 litri/min ad una pressione di 30kN/m2 per 3 minuti da una distanza di 3 metri.
- IPX6: Protettivo dai mari agitati – acqua sporgente a tutti gli angoli attraverso un ugello di 12.5mm ad una portata di 100 litri/min ad una pressione 100kN/m2 per 3 minuti da una distanza di 3 metri.
- IPX7: Protettivo dall'immersione dell'acqua – immersione per 30 minuti ad una profondità di 1 metro.
- IPX8: Protettivo da immersione dell'acqua – attrezzatura adatta ad immersione continua in acqua nelle circostanze come specificato dal produttore.
- IP1X: Protettivo dagli oggetti stranieri solidi di un diametro da 50 millimetri e maggior.
- IP2X: Protettivo dagli oggetti stranieri solidi di un diametro da 12,5 millimetri e maggior.
- IP3X: Protettivo dagli oggetti stranieri solidi di un diametro da 2,5 millimetri e maggior.
- IP4X: Protettivo dagli oggetti stranieri solidi di un diametro da 1,0 millimetri e maggior.
- IP5X: Polvere-protetto – l'ingresso di polvere completamente non è impedito, ma la polvere non penetrerà in una quantità per interferire con il funzionamento soddisfacente dell'apparato o per alterare la sicurezza.
- IP6X: Ermetico contro le polveri – nessun ingresso di polvere.
FAQ
1 che IEC 60529?
L'IEC 60529 è stato sviluppato per valutare e classificare la resistenza delle recinzioni di elettrico e degli apparecchi elettronici contro l'intrusione di polvere e di liquidi. … Il primo numero si riferisce alla protezione contro gli oggetti solidi ed è stimato su una scala da 0 (nessuna protezione) a 6 (nessun ingresso di polvere).
2 come faccio verificano la protezione dell'ingresso?
È provato esponendo un oggetto ad uno spruzzo d'oscillazione a minimo di 10 minuti. Un oggetto passa quando c'è ingresso limitato senza gli effetti nocivi. L'oggetto è protetto dall'ingresso dai getti di acqua a bassa pressione diretti da tutto l'angolo se c'è ingresso limitato senza gli effetti nocivi.
3 come faccio ottengono il IP ha certificato?
Per ottenere una valutazione del IP per il vostro prodotto, dovete sistemare provarlo. Ciò dovrebbe essere fatta da una società indipendente e certificata. La società indipendente poi darà al prodotto una valutazione numerica del IP, in base alle prove che la hanno messa da parte a parte
4 che cosa è prova del IP 65?
Recinzioni IP65. Capace di proteggere dai getti di acqua. L'acqua sporgente da un ugello (6,3 millimetri) contro la recinzione da tutta la direzione non avrà effetti nocivi. Durata della prova: almeno 15 minuti. Volume dell'acqua: 12,5 litri al minuto.
5 può IPX6 essere sommerso?
IPX5: Può resistere ad uno spruzzo continuo e a bassa pressione del getto di acqua. IPX6: Può resistere agli spruzzi ad alta pressione e pesanti dell'acqua. IPX6K: Può resistere ai getti di acqua di estremamente ad alta pressione. … IPX7: Può essere sommerso fino a 1 metro in acqua per 30 minuti
6 che è migliore IP65 o IP68?
La maggior parte delle recinzioni IP65 inoltre vengono ad un punto dei prezzi relativamente più bassi, in modo da sono una buona scelta per le applicazioni generali che hanno bisogno di una recinzione più fondamentale. Le recinzioni IP68 dovrebbero essere la scelta quando avete bisogno della protezione più potente per i vostri dispositivi all'aperto.
7 è standard per la prova del IP?
La prova della protezione dell'ingresso, o la prova del IP, determina la suscettibilità di un prodotto all'ingresso solido della particella (sabbia o polvere) come pure all'ingresso dell'acqua. … La norma che di protezione dell'ingresso proviamo il più comunemente a è le BS EN/IEC 60529.
8 come farmi provi IP67
I produttori usano i vari tipi di strumenti difficili di elettronica per prova impermeabile ed assicurare la conformità with le norme IP67. Questi strumenti usano i metodi di collaudo differenti come decadimento di pressione, la perdita di vuoto, la fuga di gas dell'elemento tracciante ed altre per verificare l'integrità della guarnizione in una regolazione controllata.
9 che è migliore IP54 o IP55?
La protezione IP55 è la protezione completa contro i depositi nocivi del contatto della polvere con in tensione o delle parti mobili dentro la recinzione. … La protezione IP54 è la protezione completa contro i depositi nocivi del contatto della polvere con in tensione o delle parti mobili dentro la recinzione.
10 che IP è impermeabile?
Le valutazioni ampiamente hanno accettato come “impermeabili” per la maggior parte dei usi generali sono IP65, IP66 e IP67. Tuttavia, un'idea sbagliata comune per quanto riguarda rendere impermeabile è che gli oggetti destinati ad uso all'aperto prolungato richiedono le più alte valutazioni numeriche del IP per resistenza all'umidità.
11 che cosa è IP equivalente del NEMA 4X?
