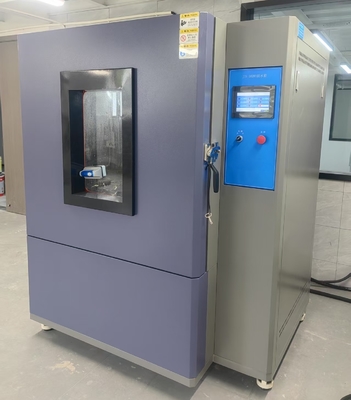

JIS D0203 Tester di pioggia e spruzzo per parti di automobili
Visualizzazione:
Questa apparecchiatura di prova impermeabile è stata progettata e fabbricata in modo completo in conformità ai quattro tipi di prova R1, R2, S1 e S2 delle norme JIS D 0203-1994 e KS R 0015.e adatta per le prove di resistenza all'umidità e all'acqua di parti automobilistiche.
Questa apparecchiatura utilizza pompe d'acqua in acciaio inossidabile per l'approvvigionamento idrico.Il sensore di flusso alimenta il valore di flusso e valore di pressione in tempo reale al PLCIl PLC controlla la frequenza di funzionamento del convertitore di frequenza mediante calcolo.Il convertitore di frequenza controlla la velocità di rotazione della pompa d'acqua per ottenere il flusso di uscita di approvvigionamento idricoL'azione di rotazione è azionata da un servomotore Panasonic e da un riduttore.
Parametri tecnici:
1Temperatura dell'acqua di prova: temperatura ambiente.
2Dimensioni interne: 1000x1000x1000 mm.
3. giradischi: capacità di carico massima 50 kg.
4Materiale della scatola: acciaio inossidabile SUS304.
5Fenestra di osservazione in vetro per una comodissima osservazione dei cambiamenti nei campioni di prova.
6. due ugelli che soddisfano le prescrizioni delle figure R1 e R2.
Sono presenti 40 sbocchi d'acqua che soddisfano i requisiti delle figure S1 e S2.
8L'albero di rotazione del tubo di approvvigionamento forma un angolo di 45° con la linea orizzontale.
9. velocità di rotazione dell'albero del tubo di approvvigionamento idrico: 23 r/min;
10. velocità di fase del campione: 17 r/min;
11. portata dello spruzzo d'acqua: R1:1.9L/min; R2:3.2L/min S1:24.5L/min S2:39.2L/min
12Pressione dell'acqua: R1:0.01Mpa; R2:0.03Mpa S1:0.10Mpa S2:0.30Mpa
13- Tempo di prova: da 0 a 9999 minuti e 99 secondi.
14Distanza tra il tubo d'acqua e il campione: 400 mm;
15Controllo.
15.1La modalità di regolazione automatica a frequenza variabile modifica la frequenza del convertitore di frequenza attraverso il programma PLC per controllare la velocità della pompa d'acqua,in modo da raggiungere il flusso e la pressione impostatiTutti i dati vengono convertiti al pannello di controllo per la visualizzazione attraverso il trasmettitore.
15.2 Metodo di impostazione: menu in inglese, input touchscreen, touchscreen a colori da 7 pollici;
15.3 Funzione di visualizzazione: può visualizzare la pressione, la portata, la velocità di rotazione, il tempo di prova, ecc.
15.4 Funzioni di protezione: protezione da perdite, protezione da sovraccarico, protezione da cortocircuito;
15.5Controllo della rotazione dell'albero del tubo di approvvigionamento idrico: servomotore + riduttore Panasonic;
15.6 Controllo della rotazione dello stadio rotante: motore passo + riduttore;
15.7. fornitura di acqua da pompe centrifughe multistadio in acciaio inossidabile;
16. alimentazione dell'apparecchiatura: 380 V 50/60 Hz, 3 kW;
17. secondo la norma: JIS D0203,KS R 0015
|
|
